型号:CK1113

更新时间:2024-03-25 14:44:22

简要描述:CK1113走心式数控车床: 走心式数控车床,三轴均采用直线滚动导轨,由绝对值伺服电机驱动,直线式排刀结构具有快速换刀的特点,数控系统功能完善,操控简易。根据零件加工需要,可选配侧面动力头,实现钻孔、铣削复合加工。配备自动送料机,可实现自动化生产。

详细介绍

         CK1113走心式数控车床三轴均采用直线滚动导轨,由绝对值伺服电机驱动,直线式排刀结构具有快速换刀的特点,数控系统功能完善,操控简易。根据零件加工需要,可选配侧面动力头,实现钻孔、铣削复合加工。配备自动送料机,可实现自动化生产。

刀具数量多,刀具交换快速。

能加工超细长的各种零件。

动力头满足车削、铣削复合化加工需要(动力头可选配)。

合理布局,外型小巧占地面积少。

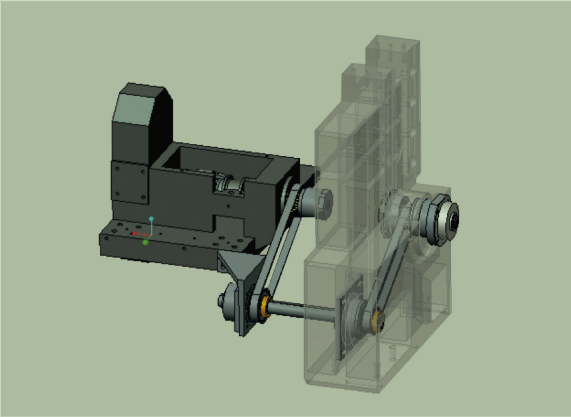

旋转导套和主轴同步旋转可以加工长度在100mm以内细长轴,使加工的工件保持比较高的同轴度和直线度,非常适合于车削倍径比大的工件。

适合加工异型材料。

性能参数

机床参数
电源 电源额定电压 三相交流380V 排刀系统 排刀式 共10把
电源额定频率 50HZ 车削刀具 6把
总输入功率 5kW 刀具尺寸 10*10mm
数控系统 BYSK YZ190 正面钻孔 4把
最小设定单位 0.001mm 刀具尺寸 ER11/Φ16
X轴脉冲当量 0.0005mm 冷却系统 切削油用电机功率 0.18kW
Y轴脉冲当量 0.001mm 冷却箱容量 55L
Z轴脉冲当量 0.001mm 润滑系统 马达功率 25W
最大编程尺寸 ±9999.999 容量 2L
切削速度 1-4000mm/min 气动系统 输入压缩空气气压 0.4--0.6Mpa
X轴快速进给速度 24000mm/min
Y轴快速进给速度 24000mm/min
Z轴快速进给速度 24000mm/min 机床尺寸 长*宽*高 1530*1150*1790
主轴 最大棒料直径 Φ13mm 机床重量 800kg
主轴通孔直径 Φ14mm 可选配置

主轴中心离地面高度 980mm 旋转中心架 有效行程 100mm
主轴转速 0-5000r/min
主轴马达功率 2kW
行程 X轴行程 60mm(直径量) 侧铣动力头 夹头ER11+ER16 2把+1把
Y轴行程 200mm 功率 0.4kW
Z轴行程 180mm 转速 5000r/min
X轴伺服马达功率 0.75kW
Y轴伺服马达功率 0.75kW
Z轴伺服马达功率 0.75kW
滑轨形式 直线导轨

产品配置




机床配置
名称 型号/规格 厂家
系统 YZ190 自制
主轴电机 2kW绝对值伺服电机 汇川+总线
X轴电机 0.75kW绝对值伺服电机 汇川+总线
Y轴电机 0.75kW绝对值伺服电机 汇川+总线
Z轴电机 0.75kW绝对值伺服电机 汇川+总线
X轴丝杆 232*2008 台湾合资
Y轴丝杆 408*2008 台湾合资
Z轴丝杆 340*2008 台湾合资
X轴导轨 HGW20 上银/银泰/THK
Y轴导轨 HGH20 上银/银泰/THK
Z轴导轨 HGH20 上银/银泰/THK
    以上多种品牌同级别随机
