CK0620A2小型精密排刀式数控车床
CK0620A2小型精密排刀式数控车床

型号:CK0620A2

产品时间:2020-03-23

简要描述:CK0620A2小型精密排刀式数控车床是根据广大机械加工用户的实际需要,开发的实用经济型车床。它具有简单实用、操作方便、加工精度高等特点,能实现直线、锥度、圆弧、螺纹等复杂的零件加工,特别适用零件形式复杂的单件和批量生产产品,如各种仪器、仪表、电子产品、微型元件、接插件、眼镜、钟表、打火机及各种五金小配件等。

详细介绍

CK0620A2小型精密排刀式数控车床是根据广大机械加工用户的实际需要,开发的实用经济型车床。它具有简单实用、操作方便、加工精度高等特点,能实现直线、锥度、圆弧、螺纹等复杂的零件加工,特别适用零件形式复杂的单件和批量生产产品,如各种仪器、仪表、电子产品、微型元件、接插件、眼镜、钟表、打火机及各种五金小配件等。该数控系统操作简单、性能可靠。编程语言采用符合国际标准的ISO代码,并根据具体情况进行了优化。自从该数控车床投入市场以来,用户使用情况良好并获得广泛好评。

搭配中心架适合长细轴类加工。

中心架配走心机扶嘴。

可调高度到家,方便跳刀和车削。

可搭载自动送料机,能够广泛适应自动化,生产线的生产。

合理布局,外形小巧占地面积少。

绝对值伺服电机,不会应为停电生产误差。


CK0620A2数控车床特点:
1、能加工超细长的各种零件/自动进料/高精度、高光洁度车削各种零件。
2、具有螺纹加工功能/一次装夹可加工多个零件/简便的编程及菜单化操作界面。
3、高性能价格比及完善。


CK0620A2数控车床加工样品:

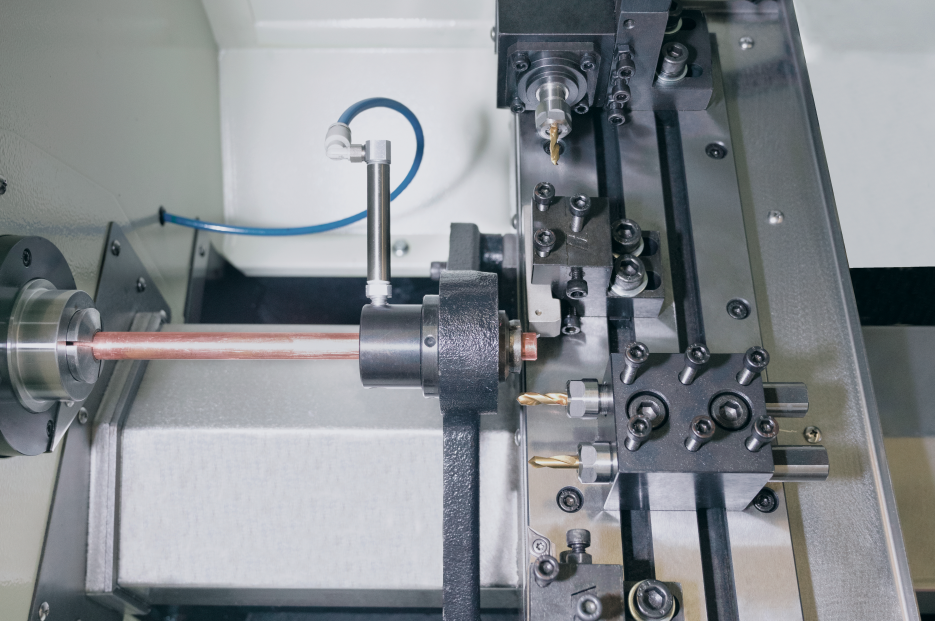

加装中心架可像走心机一样加工细长轴类,中心架夹头大小可微调。

经济型、已操作小型化数控车床。

适合加工仪器、仪表、电子接插件、光学、汽摩配、小五金等各种精密零件的大批量加工和单件加工。可满足不同用户的各种车削要求。

性能参数

CK0620A2精密数控车床技术参数:



机床参数
电源 电源额定电压 三相交流380V 排刀系统 排刀式 共12把
电源额定频率 50HZ 车削刀具 9把
总输入功率 4.75kW 刀具尺寸 12*12mm
数控系统 BYSK YZ150 正面钻孔 3把
最小设定单位 0.001mm 钻孔轴尺寸 ER11/20mm
X轴脉冲当量 0.0005mm 冷却系统 切削油用电机功率 0.18kW
Y轴脉冲当量 0.001mm 冷却箱容量 150L
Z轴脉冲当量 0.001mm 润滑系统 马达功率 25W
最大编程尺寸 ±9999.999 容量 1.5L
切削速度 1--4000mm/min 气动系统 输入压缩空气气压 0.4--0.6Mpa
X轴快速进给速度 18000mm/min
Y轴快速进给速度 18000mm/min
Z轴快速进给速度 18000mm/min 机床尺寸 长*宽*高 1495*1010*1860
主轴 最大棒料直径 Φ20mm 机床重量
主轴通孔直径 Φ21mm 可选配置

主轴中心离地面高度 980mm 旋转中心架
主轴转速 0-4000r/min 侧铣动力头
主轴马达功率 2kW
行程 X轴行程 80mm(直径量)
Y轴行程 150mm
Z轴行程 250mm
X轴伺服马达功率 0.75kW
Y轴伺服马达功率 0.75kW
Z轴伺服马达功率 0.75kW
滑轨形式 直线导轨

产品配置

CK0620A2精密数控车床技配置:



机床配置
名称 型号/规格 厂家
系统 BYSK150系统 自制
主轴电机 选配
X轴电机 400W绝对值伺服电机 汇川+总线
Z轴电机 400W绝对值伺服电机 汇川+总线
X轴丝杆 333*1605 跃尔
Z轴丝杆 400*2006 跃尔
X轴导轨 HGH20 上银或银泰
Z轴导轨 HGH20 上银或银泰
