D20走心式数控车床
D20走心式数控车床
D20走心式数控车床

D20走心式数控车床

型号：D20

产品时间：2025-04-17

简要描述：  D20走心式数控车床三轴均采用直线滚动导轨，由绝对值伺服电机驱动，直线式排刀结构具有快速换刀的特点，数控系统功能完善，操控简易。

产品咨询 服务电话
详细介绍

D20走心式数控车床

    D20走心式数控车床三轴均采用直线滚动导轨，由绝对值伺服电机驱动，直线式排刀结构具有快速换刀的特点，数控系统功能完善，操控简易。根据零件加工需要，可选配侧面动力头，实现钻孔、铣削复合加工。配备自动送料机，可实现自动化生产。

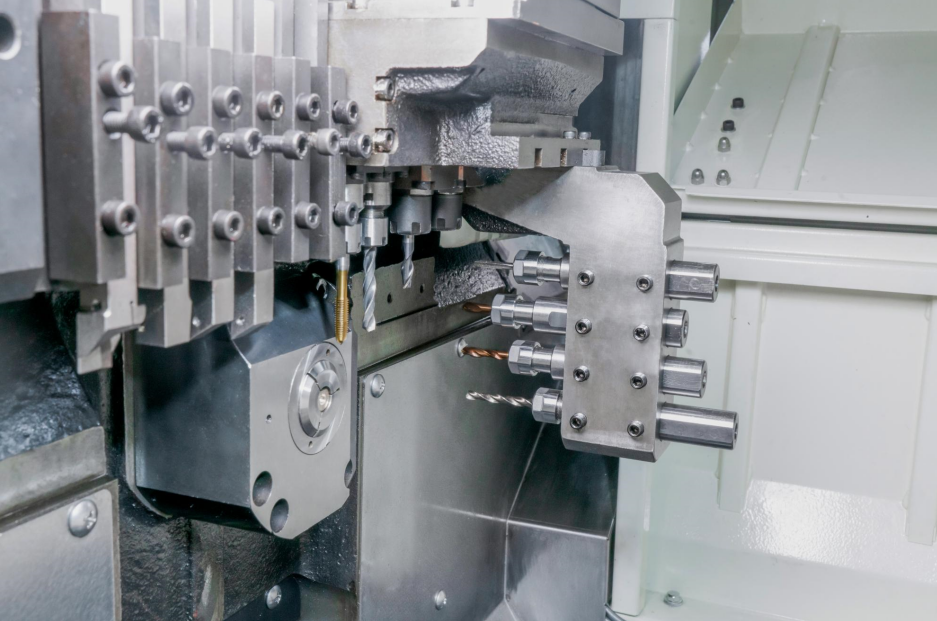

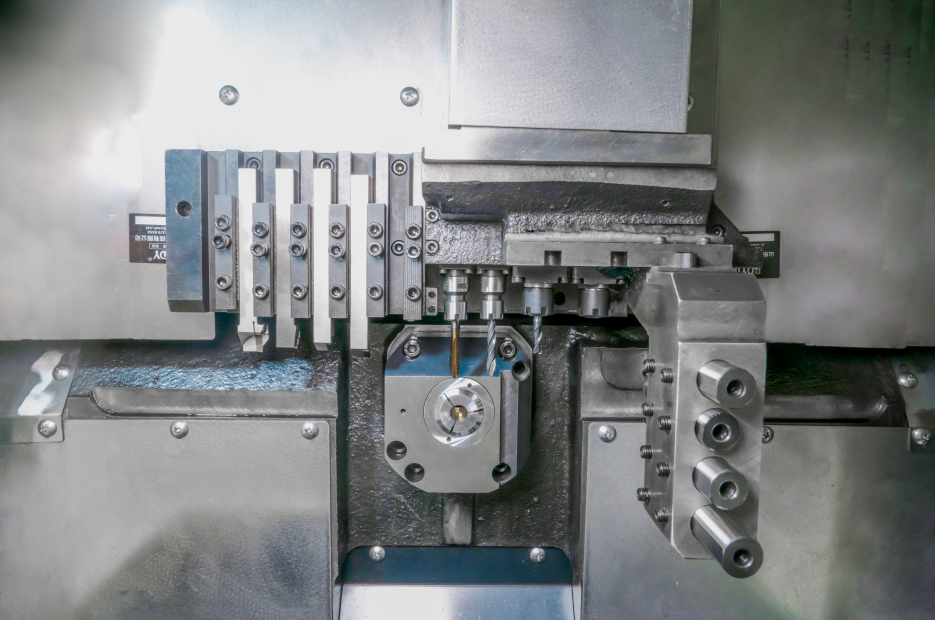

•刀具数量多，交换速度快，能加工各类细长零件

•动力头满足车削、铣削复合化加工需求

•合理布局，外形小巧占地面积少

•导套结构可选择固定导套切削，全行程无导套切削和回转导套切削方式，满足多样化加工需求

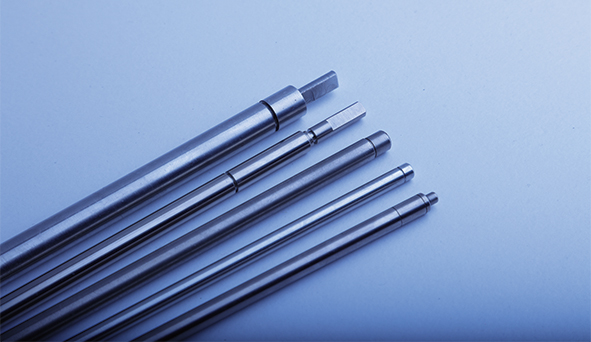

•D20加工样品

性能参数
机床参数
电源 电源额定电压 三相交流380V 排刀系统 排刀式 共10把
  电源额定频率 50HZ 车削刀具 6把
  总输入功率 6kW 刀具尺寸 12*12mm
数控系统 BYSK YZ190 正面钻孔 4把
最小设定单位 0.001mm 刀具尺寸 ER16/ɸ20mm
X轴脉冲当量 0.0005mm 侧面动力头 夹头ER11+ER16 3+1把
Y轴脉冲当量 0.001mm 功率 0.75kW
Z轴脉冲当量 0.001mm 转速 4000r/min
最大编程尺寸 ±9999.999 冷却系统 切削油用电机功率 0.18kW
切削速度 1-4000mm/min 冷却箱容量 150L
X轴快速进给速度 22000mm/min 润滑系统 马达功率 25W
Y轴快速进给速度 22000mm/min 容量 2L
Z轴快速进给速度 22000mm/min 气动系统 输入压缩空气气压 0.4--0.6Mpa

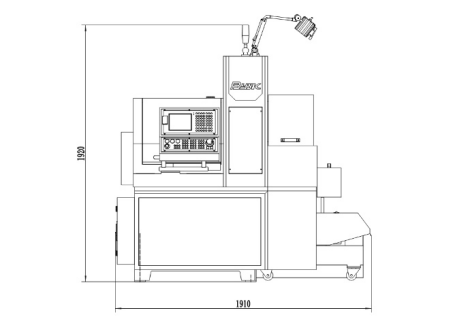

主轴 最大棒料直径 Φ20mm 机床尺寸 长*宽*高 1910*1400*1920
主轴通孔直径 Φ24mm 机床重量
    可选配置
主轴中心离地面高度 960mm
主轴转速 0-6000r/min 旋转中心架 加旋转中心架后Z轴行程 210mm
电主轴功率 2.2kW
行程 X轴行程 140mm（直径量） 固定导套Z轴行程270/无导套Z轴行程330
Y轴行程 300mm
Z轴行程 330mm
X轴伺服马达功率 0.75kW
Y轴伺服马达功率 1kW
Z轴伺服马达功率 1kW
滑轨形式 直线导轨
产品配置
机床配置
名称 型号/规格 厂家
系统 YZ190 自制
电主轴 电主轴 自制
X轴电机 0.75kW绝对值伺服电机 汇川+总线
Y轴电机 1kW绝对值伺服电机 汇川+总线
Z轴电机 1kW绝对值伺服电机 汇川+总线
X轴丝杆 2510*584 上银/银泰/THK
Y轴丝杆 2510*830 上银/银泰/THK
Z轴丝杆 2010*270 上银/银泰/THK
X轴导轨 20导轨加长滑块 上银/THK/力士乐
Y轴导轨 20导轨加长滑块 上银/THK/力士乐
Z轴导轨 25导轨加长滑块 上银/THK/力士乐
  以上多种品牌同级别随机
