型号:CK32A3

更新时间:2024-03-25 14:52:41

简要描述:CK32A3平床身数控排刀车床可实现工序的自动交换及二道工序加工,配备自动送料机更可以实现全自动加工。既保持了排刀车床刚性好、切削精度高的特点,又解决了工件一次装夹下的二道工序加工问题。

详细介绍

        CK32A3多功能车铣复合数控机床,在其基础上可根据零件不同的生产需求。选择配置成车铣复合车床和双主轴数控排刀车床,其结构形式是在拖板上增加一个Y轴及侧铣动力刀头或端面动力头,可满足车削、铣削复合化加工需求。另可在小拖板上增加一个副主轴,并在机床主轴箱侧面固定一个Y轴、副轴刀座及切断刀座,可实现工序的自动交换及二道工序加工,配备自动送料机更可以实现全自动加工。既保持了排刀车床刚性好、切削精度高的特点,又解决了工件一次装夹下的二道工序加工问题。

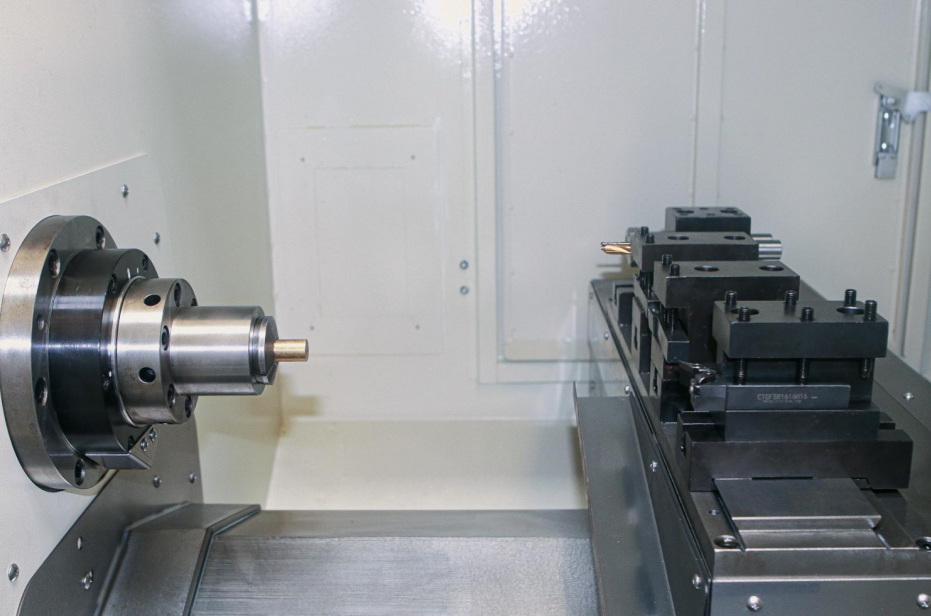

CK32A3多功能车铣复合车床

动力头刀具(选配)                            ER20

动力头伺服电机功率                           0.75kw

精密C轴分度,动力头满足车削、铣削复合化加工的需求。

高性价比及完善的售后服务。

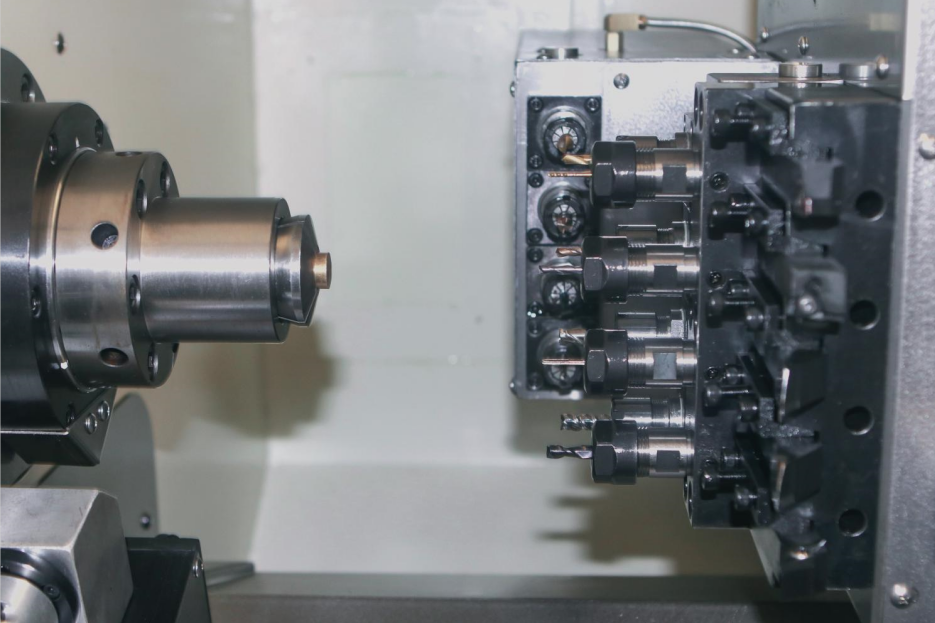

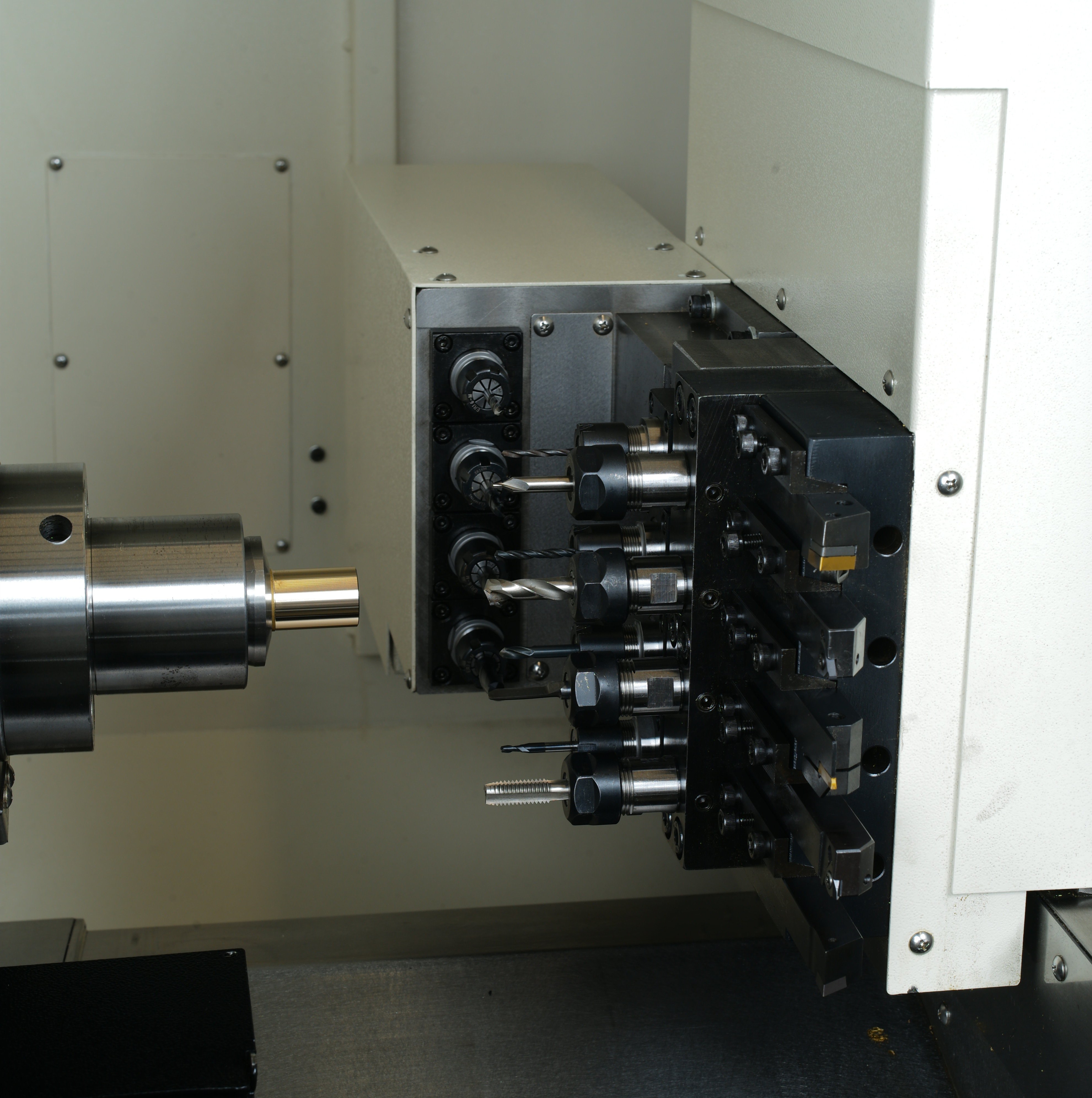

CK32A3-S多功能车铣复合数控机床

端面动力头刀具             4把          Er16
侧面动力头刀具             4把          Er16
动力头伺服电机功率                     2000W

单元式主轴结构,转动更平稳。
标准A2-4主轴鼻端,可用于弹簧夹头或液压卡盘。
燕尾加T型槽压刀座可前后左右移动,排刀更灵活。
绝对值伺服电机,不会因为停电产生误差。

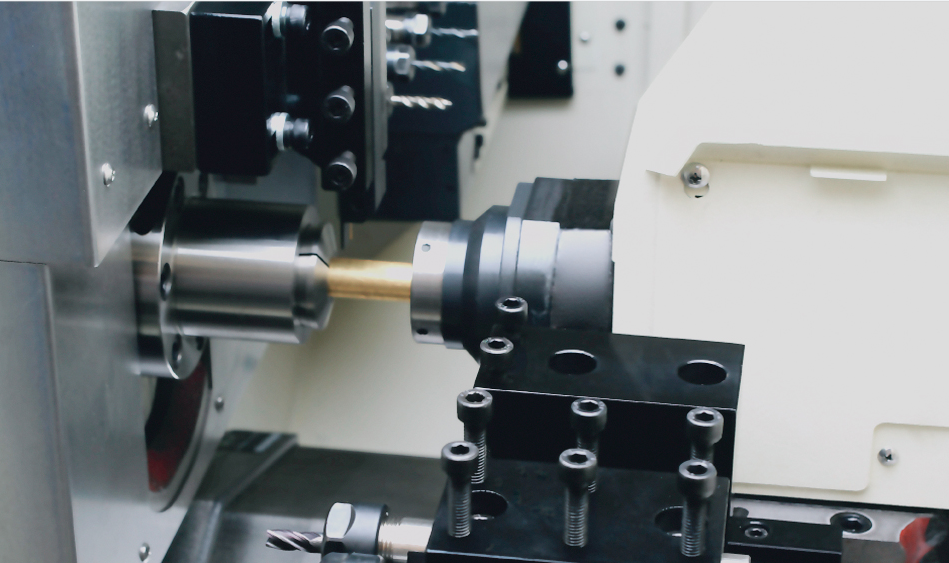

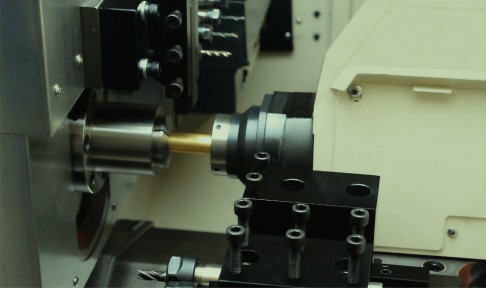

CK32A3-B多功能车铣复合车床

副主轴通孔直径                                       20mm

副主轴伺服电机功率                                          2kw

副主轴最高转速                                       4000r/min

主轴与副轴高速旋转同步对接,解决了工作在一次装夹下的而道工序加工问题。

在主轴箱侧面增加一个副轴刀座和切断刀座。

配备自动送料机可实现全自动加工,节省人工。





性能参数

机床参数
电源 电源额定电压 三相交流380V 冷却系统 切削油用电机功率 0.18kW
电源额定频率 50HZ 冷却箱容量 100L
总输入功率 9kW 润滑系统 马达功率 100W
数控系统 BYSK YZ190 容量 2L
最小设定单位 0.001mm 排刀系统 20*20方刀(4把) ER20/Φ20(2把)
X轴脉冲当量 0.0005mm 液压系统 液压马达功率 0.75kW
    油压压力 3.0Mpa

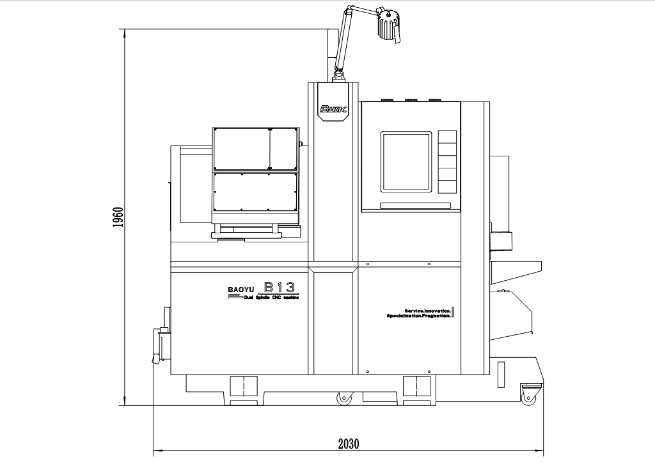

Z轴脉冲当量 0.001mm 机床尺寸 长*宽*高 1820*1520*1860
最大编程尺寸 ±9999.999 机床重量 1990Kg
切削速度 1-4000mm/min 可选配置
X轴快速进给速度 20000mm/min
    副主轴和副刀架
Z轴快速进给速度 20000mm/min 主轴 最大夹紧直径 Φ25mm
主轴 最大棒料直径 Φ32mm 主轴通孔直径 Φ26mm
主轴通孔直径 Φ33mm 主轴转速 0-4000r/min
最大旋转直径 Φ400mm 主轴马达功率 2kW
主轴中心离地面高度 1000mm 行程 副刀架行程 90mm
主轴转速 0-4000r/min 副刀架伺服马达功率 0.75kW
主轴马达功率 5.5kW/5kW 滑轨形式 直线滑轨
行程 X轴行程 600mm(直径量) Y轴多功能动力头刀座
    动力头 端面 4把
Z轴行程 300mm 侧面 4把
X轴伺服马达功率 1.3kW 功率 端0.75kW+侧2kW
    转速 4000r/min
Z轴伺服马达功率 1.3kW 夹头 ER16
滑轨形式 直线导轨 排刀刀具 16*16方刀+ER16/Φ20 5把+4把

产品配置

机床配置
名称 型号/规格 厂家
系统 YZ190 自制
主轴 32主轴单元 自制
主轴电机 选配
X轴电机 1.3kW绝对值伺服电机 汇川+总线
Z轴电机 1.3kW绝对值伺服电机 汇川+总线
X轴丝杆 537*2510 台湾合资
Z轴丝杆 670*3210 台湾合资
X轴导轨 HGH30 上银/银泰/THK
Z轴导轨 HGH30 上银/银泰/THK
    以上多种品牌同级别随机
