BY32S 双主轴移动式数控排刀车床

详细介绍

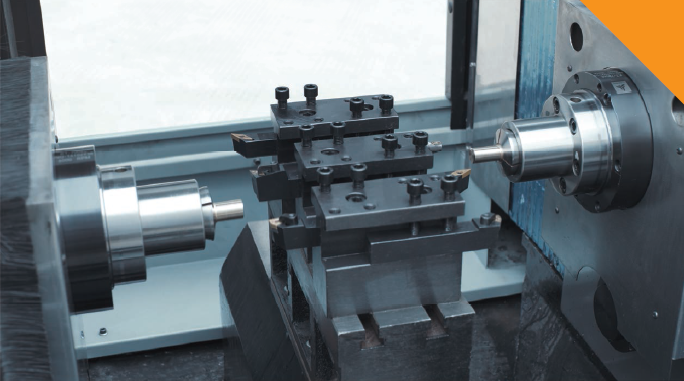

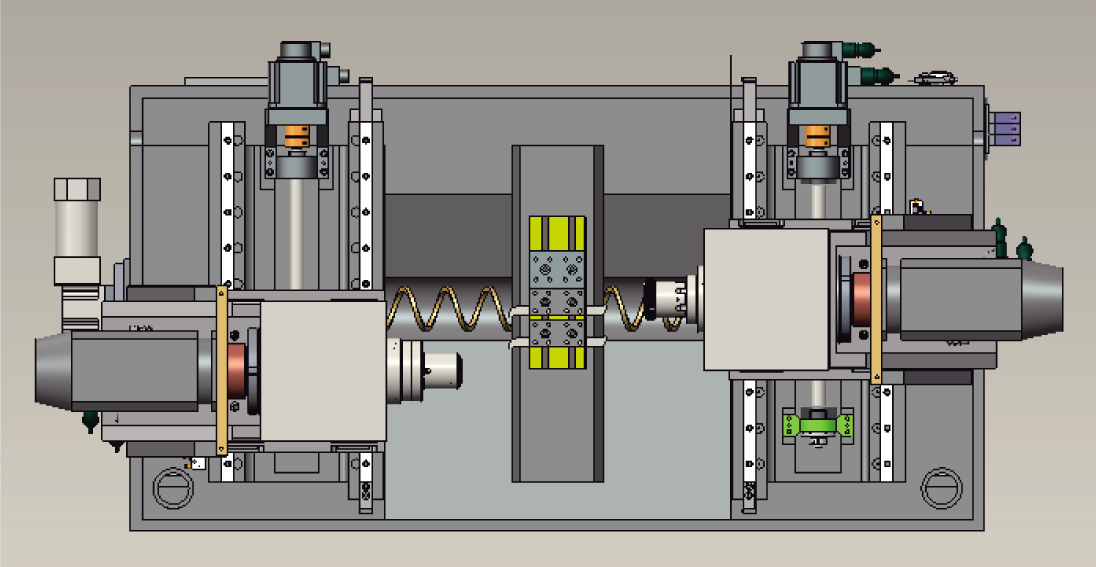

双主轴数控车床其结构形式是双主轴平行对置排列，排刀架固定于机床中部。双主轴可独立编写程序进行X轴、Z轴移动，实现主轴与副主轴夹持工件的自动交换。解决了工件在一次装夹下的夹持端二道工序的加工问题。具有换刀速度快、定位精度高、生产效率高、节省人工、高性价比等特点。同时机床上可以集成如振动盘等各种形式的自动上下料机构，实现无人化自动加工。机床合二为一，节省了占地面积。

双主轴数控车床独特设计：双主轴、双系统

1、将两台独立的车床合二为一，搭配使用两套数控系统，即可独立操作，亦可联合作业，完成另一半的加工流程。
2、使用上相当于在运行两台车床，但是更可节省占地面积、操作人员、以及搬运与运转的时间。

3、搭配如振动盘等各种形式的自动上下料机构，实现无人化自动加工。
4、绝对值伺服电机，不会因为停电产生误差。

性能参数

机床参数
电源	电源额定电压	三相交流380V	排刀系统	T型槽排刀式
	电源额定频率	50HZ
	总输入功率	10.8kW
数控系统	BYSK	YZ150
	最小设定单位	0.001mm
	X轴脉冲当量	0.0005mm	冷却系统	切削油用电机功率	0.18kW
			冷却系统	冷却箱容量	150L
	Z轴脉冲当量	0.001mm	润滑系统	马达功率	25W
	最大编程尺寸	±9999.999	润滑系统	容量	2L
	切削速度	1--4000mm/min
	X轴快速进给速度	20000mm/min	液压系统	液压马达功率	1.5kW
			液压系统	油压压力	3.0Mpa

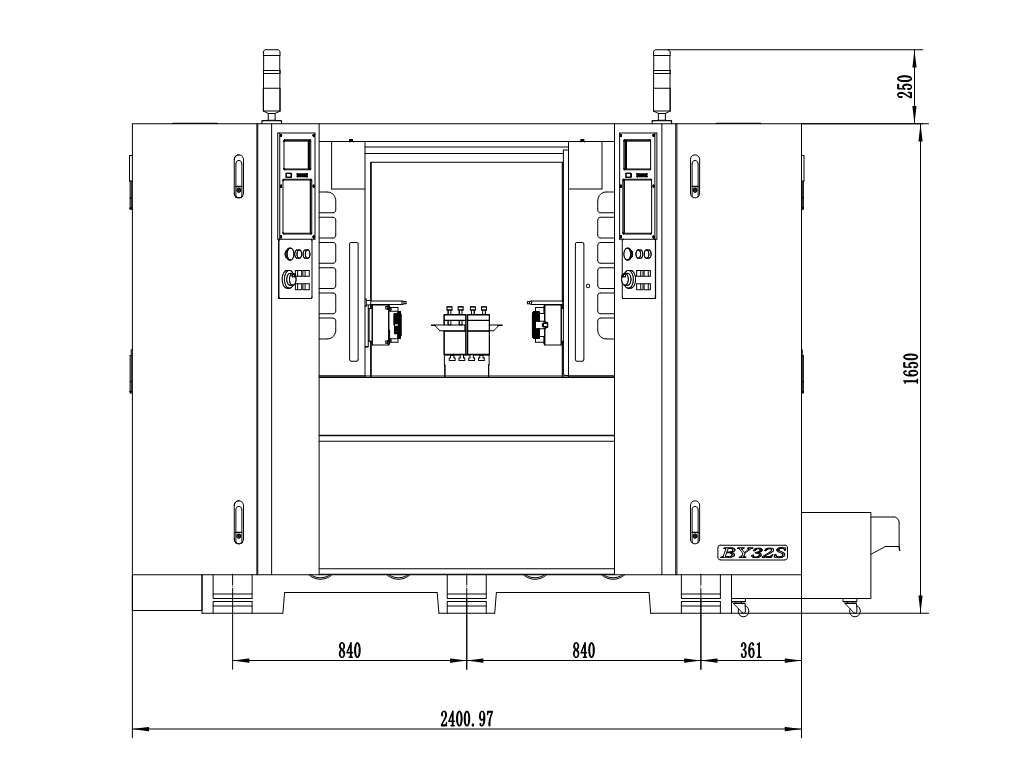

	Z轴快速进给速度	20000mm/min	机床尺寸	长宽高	240016001900
主轴	最大棒料直径	Φ32mm	机床尺寸	机床重量
	主轴通孔直径	Φ33mm	可选配置
	最大旋转直径	Φ190mm	可选配置
	主轴中心离地面高度	980mm
	主轴转速	0-4000r/min
	主轴马达功率	4kW
行程	X轴行程	780mm（直径量）

	Z轴行程	250mm
	X轴伺服马达功率	1.3kW

	Z轴伺服马达功率	1.3kW
	滑轨形式	直线导轨

产品配置

双主轴数控车床参数：

机床配置
名称	型号/规格	厂家
系统	BYSK150系统	自制
主轴	32主轴单元	自制
主轴电机	4kW伺服主轴电机	阿尔法
X轴电机	1.3kW伺服电机	汇川绝对值+总线
Z轴电机	1.3kW伺服电机	汇川绝对值+总线
X轴丝杆	500*3210	跃尔
Z轴丝杆	690*3210	跃尔
X轴导轨	HGW30	上银/银泰
Z轴导轨	HGH30	上银/银泰
