CK32A3-S多功能车铣复合数控机床，在其基础上可根据零件不同的生产需求。选择配置成车铣复合车床和双主轴数控排刀车床，其结构形式是在拖板上增加一个Y轴及侧铣动力刀头或端面动力头，可满足车削、铣削复合化加工需求。另可在小拖板上增加一个副主轴，并在机床主轴箱侧面固定一个Y轴、副轴刀座及切断刀座，可实现工序的自动交换及二道工序加工，配备自动送料机更可以实现全自动加工。既保持了排刀车床刚性好、切削精度高的特点，又解决了工件一次装夹下的二道工序加工问题。

CK32A3-S多功能车铣复合车床

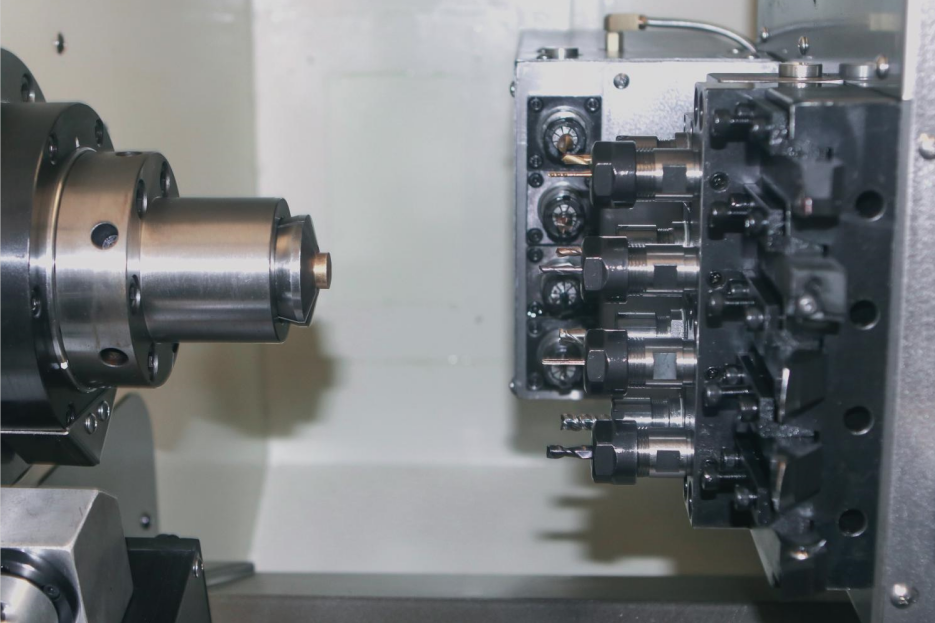

端面动力头刀具 4把 ER16

侧面动力头刀具 4把 ER16

动力头伺服电机功率 2KW

●单元式主轴结构，转动更平稳。

●标准A2-4主轴鼻端，可用于弹簧夹头或液压卡盘。

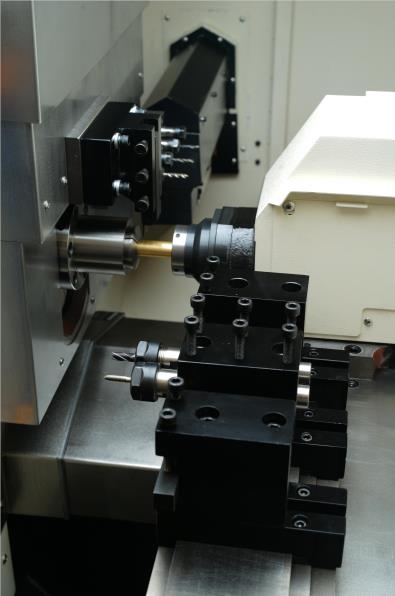

●燕尾加T型槽压刀前后左右移动，排刀更灵活。

CK32A3-B多功能车铣复合车床

副主轴通孔直径 20mm

副主轴伺服电机功率 2kw

副主轴最高转速 4000r/min

●主轴与副轴高速旋转同步对接，解决了工作在一次装夹下的而道工序加工问题。

●在主轴箱侧面增加一个副轴刀座和切断刀座。

●配备自动送料机可实现全自动加工，节省人工。

性能参数

机床参数
电源	电源额定电压	三相交流380V	冷却系统	切削油用电机功率	0.18kW
	电源额定频率	50HZ	冷却系统	冷却箱容量	100L
	总输入功率	9kW	润滑系统	马达功率	100W
数控系统	BYSK	YZ190	润滑系统	容量	2L
	最小设定单位	0.001mm	排刀系统	20*20方刀（4把）	ER20/Φ20（2把）
	X轴脉冲当量	0.0005mm	液压系统	液压马达功率	0.75kW
			液压系统	油压压力	3.0Mpa

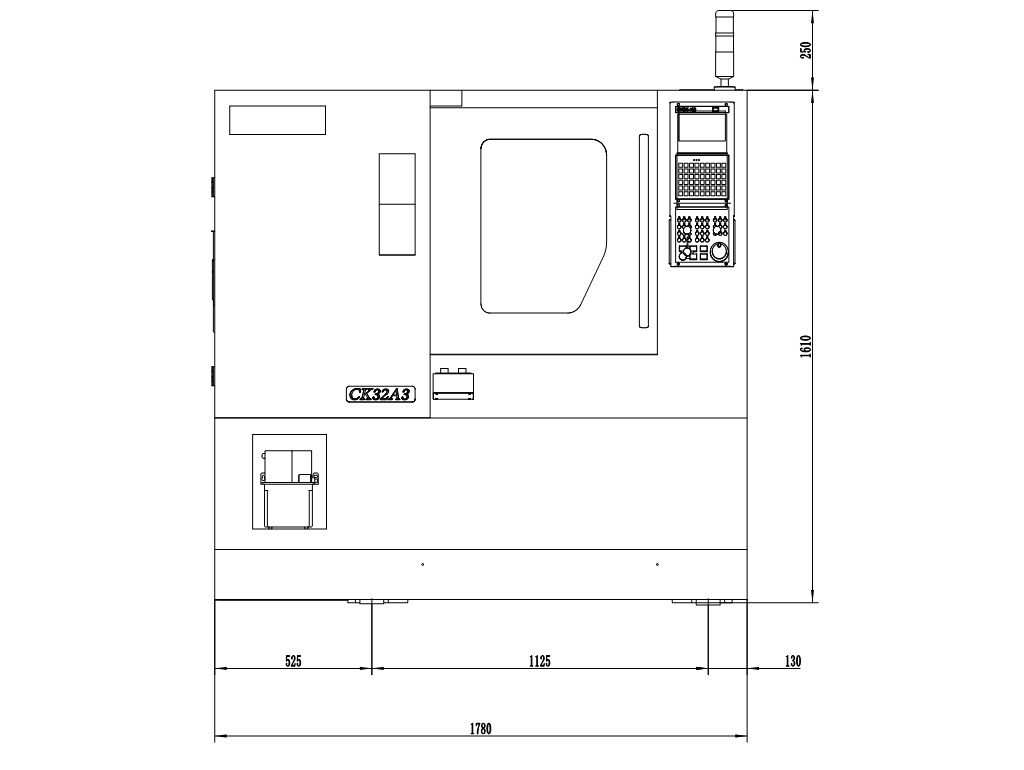

	Z轴脉冲当量	0.001mm	机床尺寸	长宽高	182015201860
	最大编程尺寸	±9999.999	机床尺寸	机床重量	1990Kg
	切削速度	1-4000mm/min	配置
	X轴快速进给速度	20000mm/min	配置
			Y轴多功能动力头刀座
	Z轴快速进给速度	20000mm/min	动力头	端面	4把
主轴	最大棒料直径	Φ32mm		侧面	4把
	主轴通孔直径	Φ33mm		功率	端0.75kW+侧2kW
	最大旋转直径	Φ400mm		转速	4000r/min
	主轴中心离地面高度	1000mm		夹头	ER16
	主轴转速	0-4000r/min	排刀刀具	16*16方刀+ER16/Φ20	5把+4把
	主轴马达功率	5.5kW/5kW
行程	X轴行程	600mm（直径量）

	Z轴行程	300mm
	X轴伺服马达功率	1.3kW

	Z轴伺服马达功率	1.3kW
	滑轨形式	直线导轨

产品配置

机床配置
名称	型号/规格	厂家
系统	YZ190	自制
主轴	32主轴单元	自制
主轴电机	选配
X轴电机	1.3kW绝对值伺服电机	汇川+总线
Z轴电机	1.3kW绝对值伺服电机	汇川+总线
X轴丝杆	537*2510	台湾合资
Z轴丝杆	670*3210	台湾合资
X轴导轨	HGH30	上银/银泰/THK
Z轴导轨	HGH30	上银/银泰/THK
		以上多种品牌同级别随机
