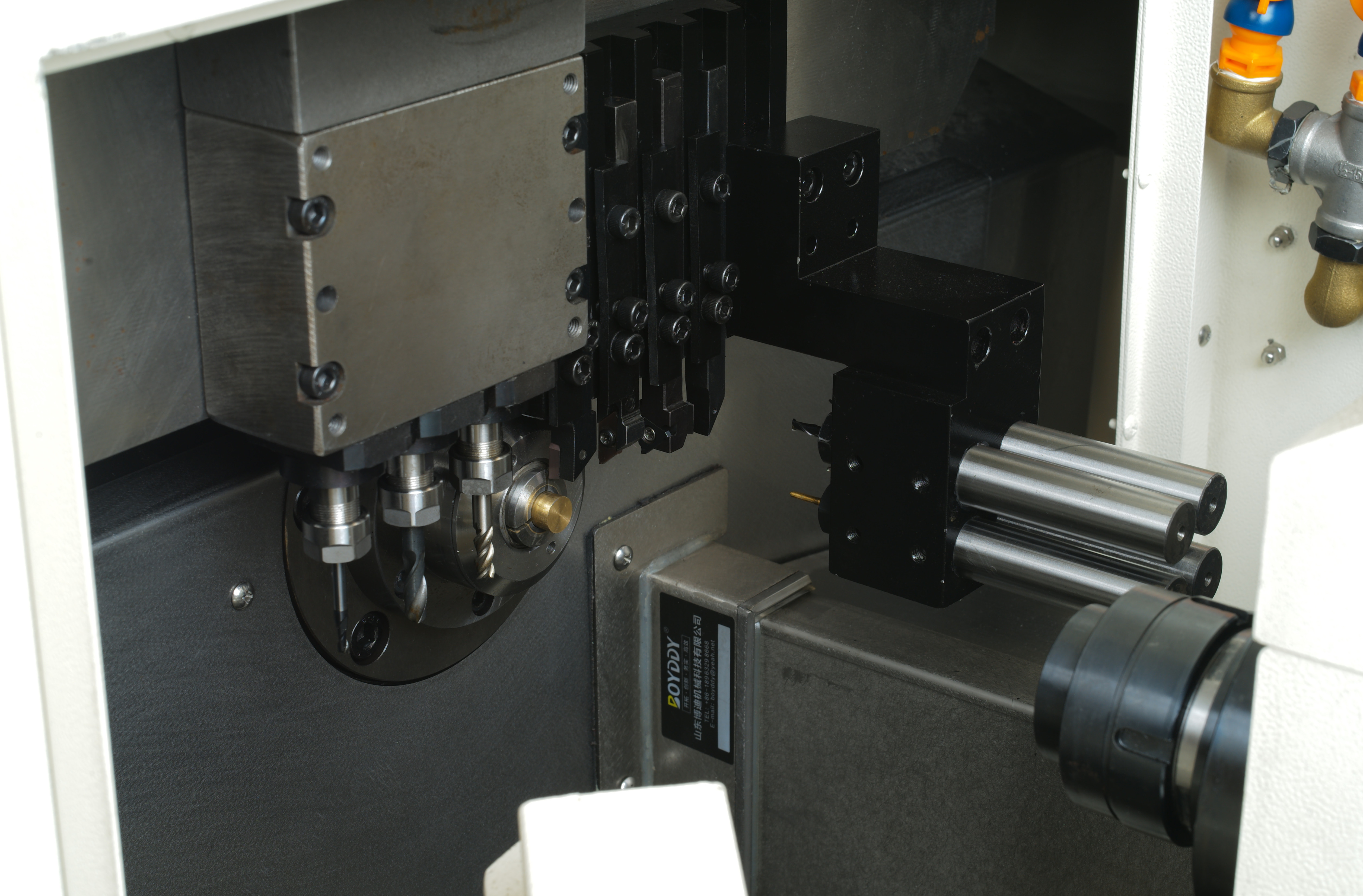

CK1113-B双主轴数控走心机：走心式数控车床，三轴均采用直线滚动导轨，由绝对值伺服电机驱动，直线式排刀结构具有快速换刀的特点，数控系统功能完善，操控简易。根据零件加工需要，双主轴结构可实现工序的自动交换及二道工序加工，配备自动送料机更可以实现全自动加工。既保持了排刀车床刚性好、切削精度高的特点，又解决了工件一次装夹下的二道工序加工问题。

1、刀具数量多，刀具交换快速。
2、能加工超细长的各种零件。
3、动力头满足车削、铣削复合化加工的需求。
4、合理布局，外型小巧占地面积少。
精选优质树脂砂，底座床身整体铸造，严格时效处理，具有最佳的刚性，优良的减震性能和强韧性，可确保机器的稳定性。

性能参数

CK1113-B双主轴数控走心机参数表

机床参数
电源	电源额定电压	三相交流380V	行程	Z轴伺服马达功率	0.75kW
	电源额定频率	50HZ		副Z轴伺服马达功率	0.4kW
	总输入功率	7.5kW		滑轨形式	直线导轨
数控系统	BYSK	YZ180	排刀系统	排刀式	共12把
	最小设定单位	0.001mm		车削刀具	4把
	X轴脉冲当量	0.0005mm		刀具尺寸	10*10mm
	Y轴脉冲当量	0.001mm		正面钻孔	4把
	Z轴脉冲当量	0.001mm		钻孔轴尺寸	ER11/16mm
	最大编程尺寸	±9999.999		备轴刀具	4把
	切削速度	1--4000mm/min	动力头	侧面	3把
	X轴快速进给速度	24000mm/min		功率	400W
	Y轴快速进给速度	24000mm/min		夹头	ER11
	Z轴快速进给速度	24000mm/min	冷却系统	切削油用电机功率	0.18kW
	副Z轴快速进给速度	18000mm/min	冷却系统	冷却箱容量	150L
主轴	最大棒料直径	Φ13mm	润滑系统	马达功率	25W
	主轴通孔直径	Φ14mm	润滑系统	容量	1.5L
	主轴中心离地面高度	980mm	气动系统	输入压缩空气气压	0.4--0.6Mpa
	主轴转速	0-5000r/min
	主轴马达功率	2kW
副主轴	最大夹紧直径	Φ13mm	可选配置
	副主轴转速	0-5000r/min	可选配置
	副主轴马达功率	2kW	旋转中心架
行程	X轴行程	60mm（直径量）	旋转中心架
	Y轴行程	200mm
	Z轴行程	150mm
	副Z轴行程	180mm
	X轴伺服马达功率	0.75kW	机床尺寸	长宽高	173011701790
	Y轴伺服马达功率	0.75kW	机床尺寸	机床重量

产品配置

CK1113-B双主轴数控走心机配置表

机床配置
名称	型号/规格	厂家
系统	BYSK180系统	自制
主轴电机	2kw绝对值伺服电机	汇川+总线
副主轴电机	2kw绝对值伺服电机	汇川+总线
X轴电机	750w绝对值伺服电机	汇川+总线
Y轴电机	750w绝对值伺服电机	汇川+总线
Z轴电机	750w绝对值伺服电机	汇川+总线
副Z轴电机	400w对值伺服电机	汇川+总线
X轴丝杆	408*2008	跃尔
Y轴丝杆	232*2008	跃尔
Z轴丝杆	340*2008	跃尔
副Z轴丝杆	400*2006	跃尔
X轴导轨	HGW20	上银/银泰/THK
Y轴导轨	HGH20	上银/银泰/THK
Z轴导轨	HGH20	上银/银泰/THK
副Z轴导轨	HGH20	上银/银泰/THK
