【必看】从业多年技术人员,教你搞定G75径向切槽多重循环

2024-07-08 8:42:14 admin 15

加工产品时槽宽的余量太多,这时候如何运用G75指令进行循环切削呢?一篇文章带你搞懂G75



* 该指令与发那科系统兼容

   宝宇系统需要升级到V9.61以上版本(按功能→按4帮助,查看版本号)





当你购买了宝宇数控的机床,打开说明书。可以看到以下有关G75的章节描述:



4.1.22 径向切槽多重循环 G75

格式:

G75 R(e)

G75 X(U)_ Z(W)__ P(△i) Q(△k) R(△d) F(f)

说明:

R(e):每次径向(X轴)进给后的退刀量,为半径值,无符号;

X(U):切削终点X轴坐标(U为相对坐标);

Z(W):切削终点Z轴坐标(W为相对坐标);

P(△i):X轴进刀时,X轴断续进刀的移动量,为半径量,无符号,单位为mm;

Q(△k):Z轴方向的移动量,无符号,单位为mm,在进行X轴钻孔循环时,不需要输入该数值;

R(△d):切削至径向切削终点后,轴向(Z轴)的退刀量;

F:进给速度。

例:

G0 X30 Z0

G75 R0.3

G75 X6 W-20 P4 Q3 R0.1 F200

表示X轴每次进刀4mm,退刀0.3mm,进给到X方向终点(X6)后,Z轴方向退0.1mm,快速返回到起点X30,再Z轴向负方向进刀3mm,循环直到Z轴方向到达终点为止。






左右滑动查看更多

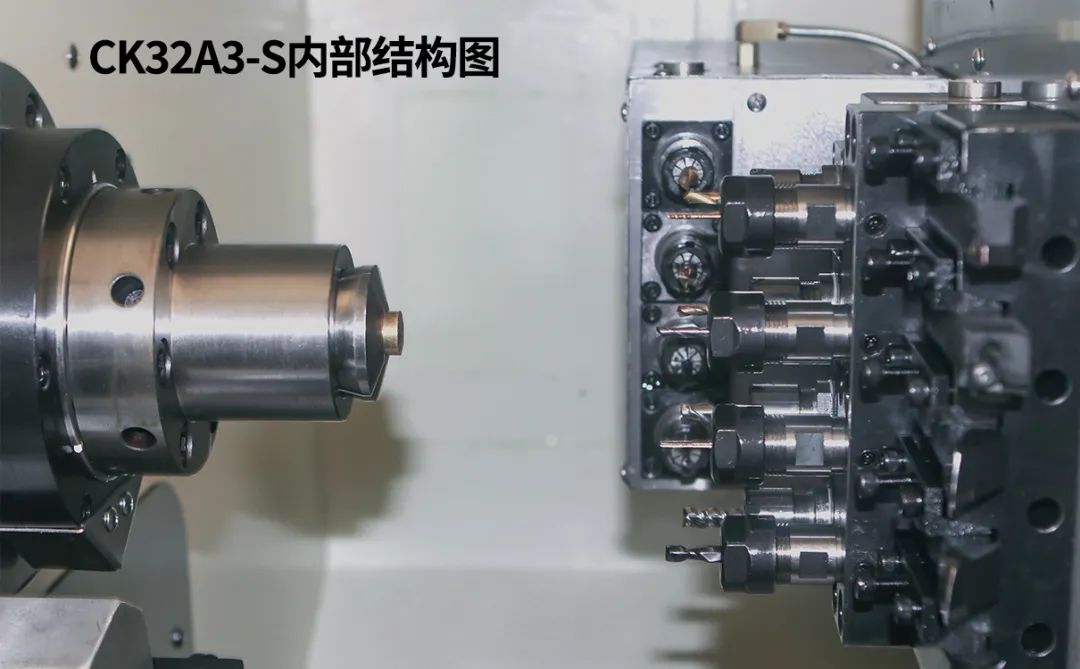

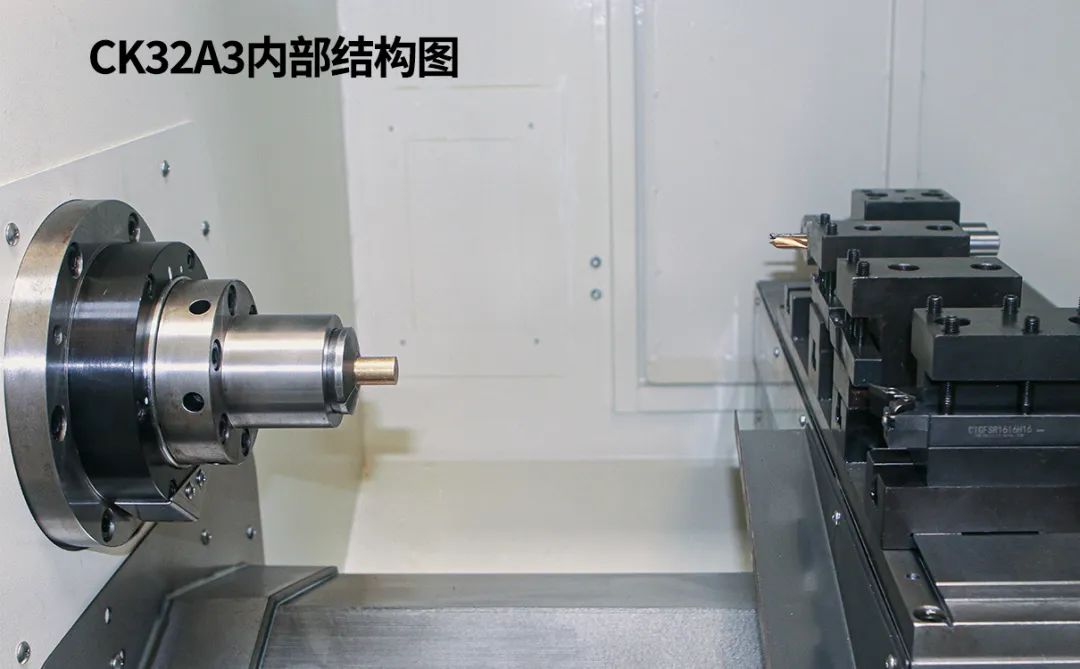

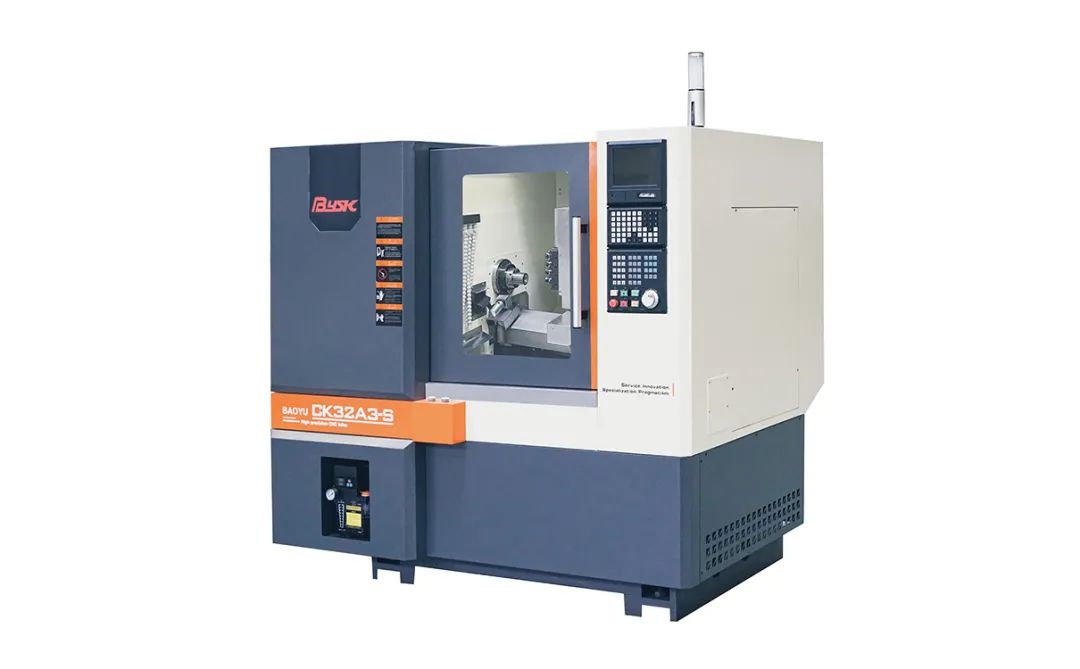

以CK32A3车铣复合为例,编写下图的程序:


使用3mm槽刀

M03 S2000 M08

T01

G0 Y0.0

G0 X-22.0
G0 Z-13.0

G75 R0.3

G75 X-12.0 Z-22.0 P1.0 Q2.8 F200

G0 Z50.0

M5 M8

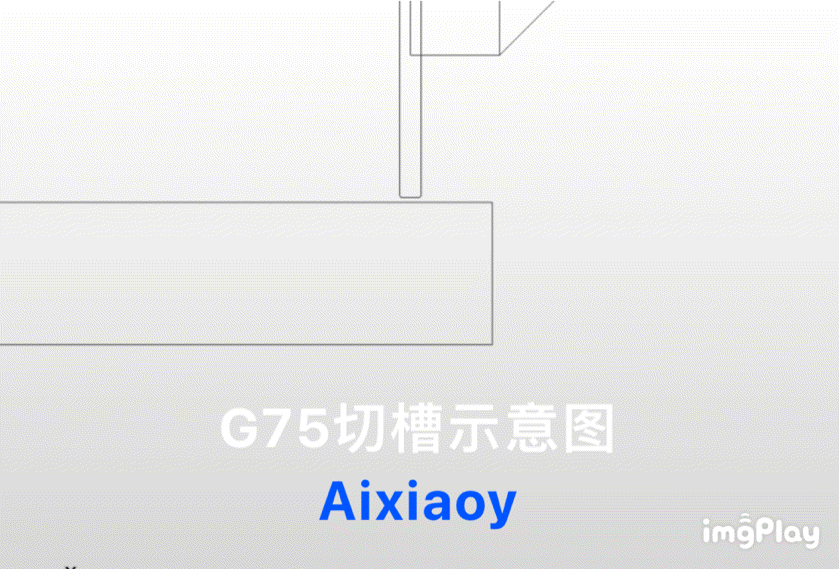

动图演示




当我们使用切断时候编程如下:

使用2mm槽刀

M03 S2000 M08

T01

G0 Y0.0

G0 X-22.0
G0 Z-34.0

G75 R0.3

G75 X0 P1.0 F100

G0 Z50.0

M5 M8

当我们钻孔时候使用方法和上面切断一样,Z向定位到钻孔中心即可。

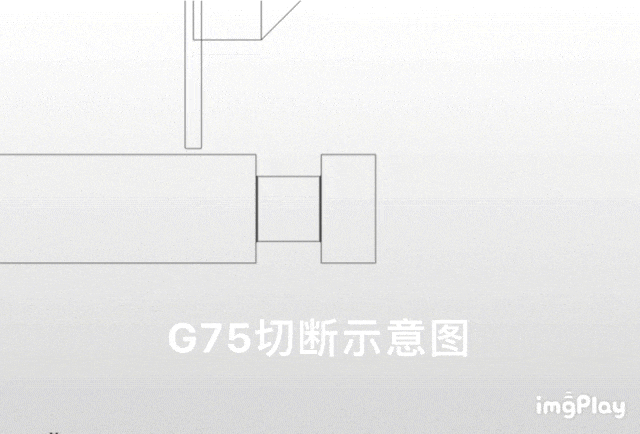

切断动图演示






以上就是G75径向切槽多重循环的运用啦!有更多想要了解的干货知识欢迎大家评论区留言互动。
